skole sep 2025

Å bygge en op-amp fra transistorer

En diskret operasjonsforsterker, satt sammen av en håndfull BC547 NPN-er og BC557 PNP-er på et koblingsbrett, forsynt med ±5 V, og deretter målt i åpen sløyfe, lukket sløyfe og under to forskjellige laster. Poenget var ikke så mye å bruke op-amp-en som å se den fra innsiden.

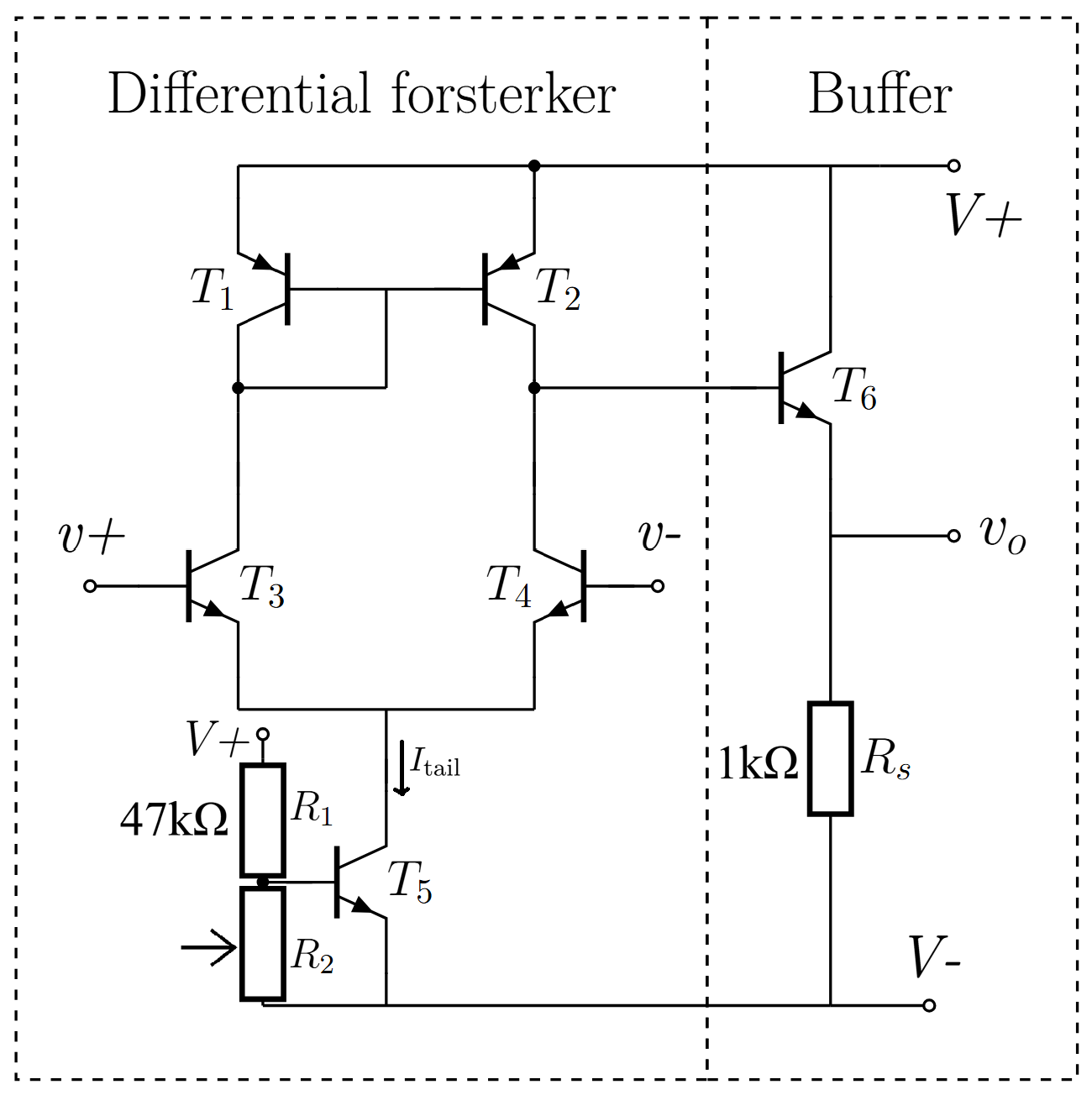

Håndtegnet skjema delt i to halvdeler: «Differensiell forsterker» til venstre og «Buffer» til høyre. Den differensielle halvdelen viser T1/T2 som strømspeil øverst, T3/T4 som PNP-differensialinngangspar, med en haleslyngestrømkilde bygget rundt T5 forspent av R1 (47 kΩ) og R2 mellom V+ og V−. Bufferhalvdelen viser T6 som emitterfølger inn i en kildemotstand R_S på 1 kΩ, med utgang v_o.
Hele skjemaet: differensialpar, strømspeil, halestrøm, emitterfølger.

Arkitekturen

  • Differensielt inngangspar (T3, T4): inngangene legges på basisen av et PNP-par; halestrømstransistoren (T5) setter arbeidspunktet.
  • Strømspeil (T1, T2): gjør den differensielle strømmen om til et enkeltsidet signal.
  • Emitterfølger på utgang (T6): lav utgangsimpedans, slik at op-amp-en faktisk kan drive en last.
  • Forspenningsnettverk: R₁/R₂-spenningsdeler setter haletransistorens referanse. RS = 1 kΩ ved emitterfølgeren begrenser utgangsstrømmen.

Det jeg målte

1 kHz sinus, ±5 V forsyning, to laster (100 kΩ og 100 Ω), åpen sløyfe og med et inverterende tilbakekoblingsnettverk med forsterkning ×10:

KonfigRLVinATHDut
Åpen sløyfe100 kΩ1 mV~4004,8 %
Åpen sløyfe100 Ω3 mV~1001,7 %
×10 tilbakekobling100 Ω50 mV9,20,27 %
×10 tilbakekobling100 kΩ50 mV9,70,22 %

Åpen-sløyfe-forsterkningen stuper med en faktor på fire når lasten går fra 100 kΩ til 100 Ω. Det diskrete utgangstrinnet klarer ikke å henge med. I lukket sløyfe, med forsterkningen låst til 10 av tilbakekoblingsnettverket, lander begge lastene innenfor et par prosent av målet, og THD faller en størrelsesorden. Tilbakekobling gjør akkurat det læreboken sier, på ekte maskinvare.

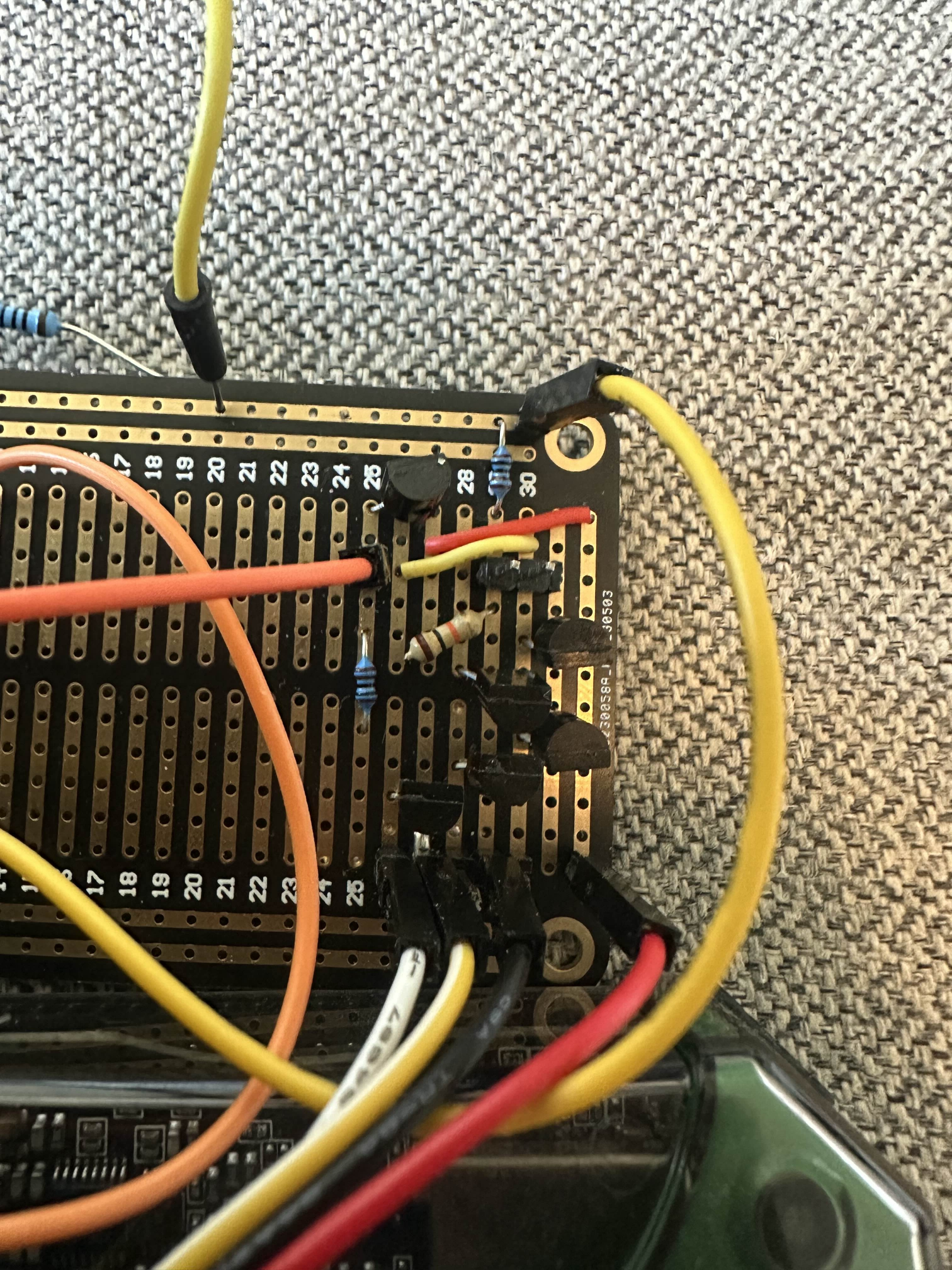

Den diskrete op-amp-en bygget på et veroboard. Seks småsignaltransistorer presset inn i et hjørne med en floke av røde, gule, oransje og svarte ledninger som går til koblingsbrettet under.
Bygget. Seks transistorer, ett veroboard, flere ledninger enn forventet.

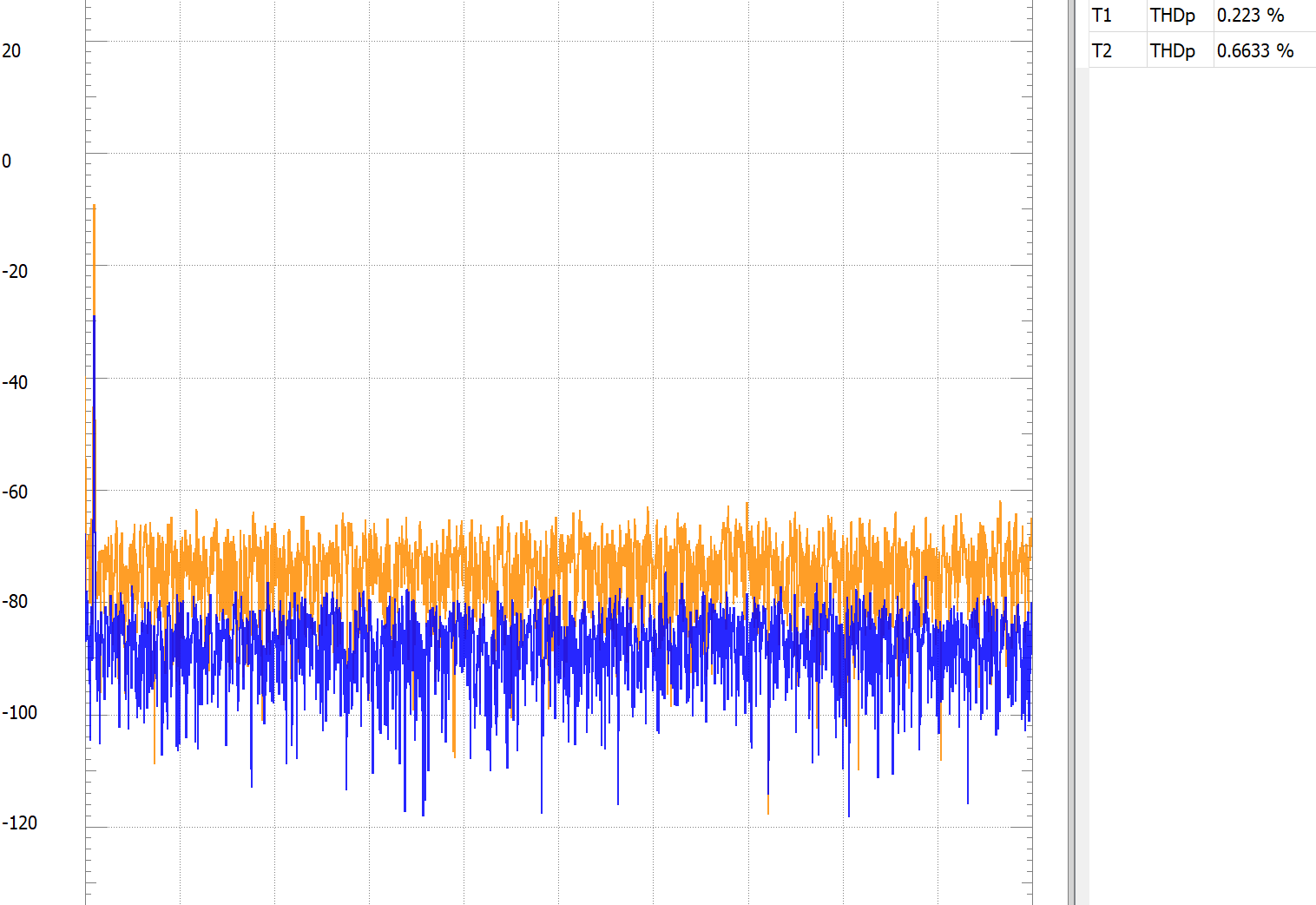

To overlappende FFT-er av utgangen: oransje kurve (åpen sløyfe) ligger merkbart høyere enn blå kurve (×10 tilbakekobling). THD-merker i hjørnet: 0,223 % åpen sløyfe mot 0,6633 %; den lukkede versjonen er den blå, mye renere, med lavere amplitude på støygulvet.
FFT, åpen sløyfe (oransje) mot ×10 tilbakekobling (blå). Samme grunntone, men harmonisk gulv faller ca. 20 dB når sløyfen lukkes.

Det jeg tok med meg

Å se med egne øyne hvordan lukket-sløyfe-tilbakekobling overstyrer komponentvariasjon, er mer overbevisende enn uansett hvor mange lærebokfigurer. Spennet 9,2 → 9,7 mellom lastene, og 9,2 → 10,7-svingningen jeg fikk da jeg byttet én tilbakekoblingsmotstand med en nominelt identisk del, argumenterte for negativ tilbakekobling bedre enn noen forelesning.
