Frekvensdobler, bedre denne gangen
Andre runde med den analoge frekvensdobleren. Samme topologi som forsøket fra 2024, men strammere i hvert ledd. Først målte jeg de faktiske induktansene, så kaskadekoblet jeg to LC-båndpass sentrert på 7,45 kHz, justerte potmeter med en Analog Discovery, og endte på en SDR på omtrent 26,7 dB. Et reelt, hørbart løft.
Hva jeg gjorde annerledes
- Målte spolene faktisk: 92 mH og 102 mH, i stedet for å stole på nominell verdi. Når induktansen er reell, faller kondensatormålene rett ut av resonansformelen.
- Bygde kondensatorene jeg ville ha: 5 nF som to 10 nF i serie; omtrent 4,5 nF som den 5 nF-en i serie med et parallellpar av 22 nF. Ikke standardverdier, men bygget av standardkomponenter.
- Brukte Analog Discovery til AC-RMS-målingen av full utgang og av den isolerte tonen, slik at SDR-estimatet bygde på faktiske målinger i stedet for at jeg gjettet ut fra oscilloskopet.
- Op-amp-buffer mellom filtrene, som forrige gang, men nå med de to filtertrinnene faktisk avkoblet fra hverandre.
Tallene

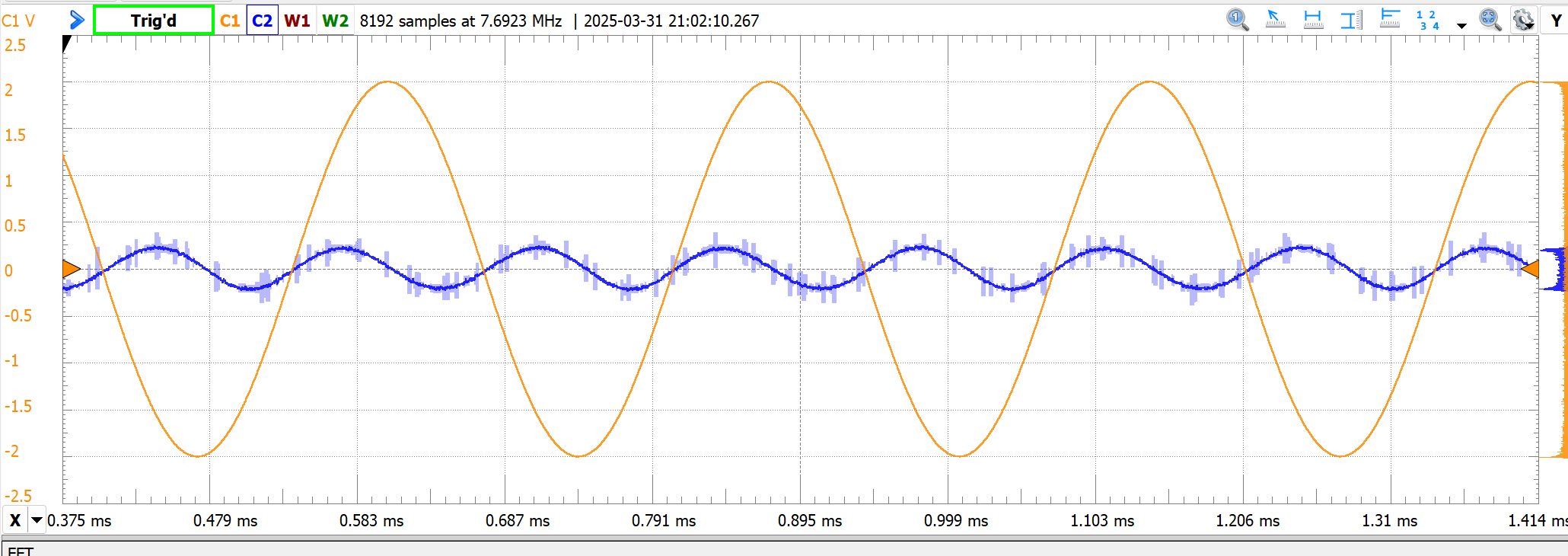

- Inngang: 3725 Hz, ønsket utgang: 7450 Hz.

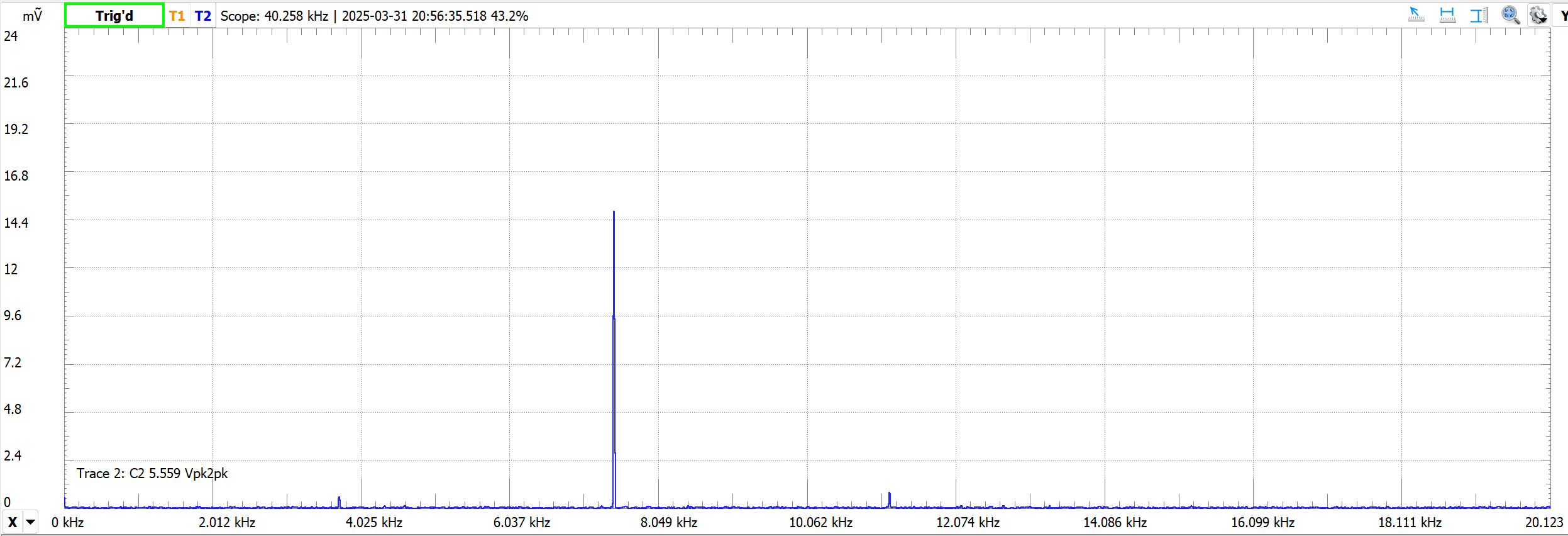

- Utgang AC-RMS: 14,77 mV. Tone AC-RMS ved 7450 Hz: omtrent 14,75 mV (rundet ned for å være forsiktig). Støy-effekten blir dermed omtrent 4,7·10⁻⁷ V².

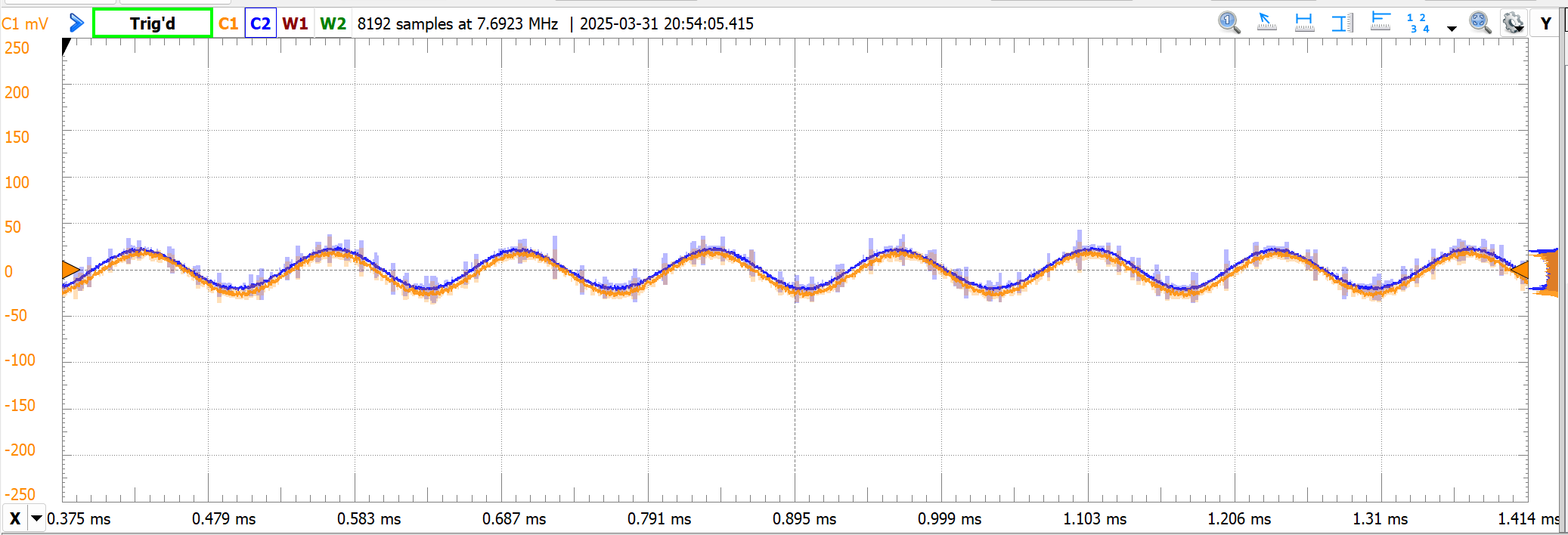

- SDR ≈ 26,66 dB. Ren nok til at oscilloskop-sporene av det doblede signalet og en referansesinusoide ved siden av hverandre er nesten umulig å skille visuelt.
